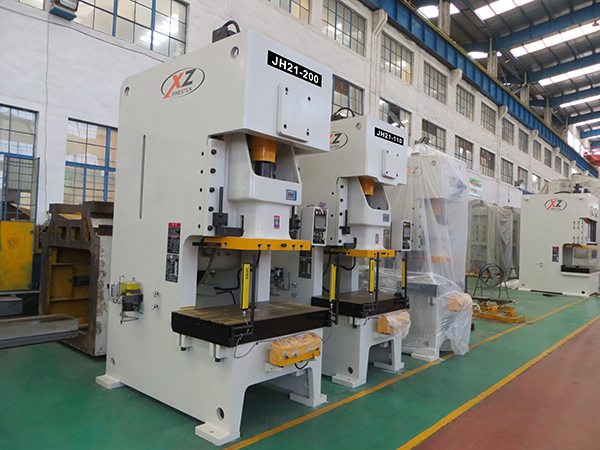

: JH21 系列开式固定台高性能压力机

细节
参数

用途与结构性能：

■ 通用型高性能压力机，广泛适用于航空、汽车、农机、电机、电器、仪器仪表、医疗器械、家电、五金等行业。

■ 钢板辉接机身，刚度明显优于一般机床。

■ 矩形六面体导轨，导向长、耐磨损、精度稳定性好。

■ 液压过载保护装置，反应灵敏、动作可靠，可有效保护模具及机床，并可在短时间内恢复机床使用。

■ 采用组合式气动离合器-制动器，进口摩擦材料，使用寿命长。

■ 闭式齿轮传动，浸油润滑，传动平稳，噪声小。

■ 滑块装有气动平衡装置，消除间隙，提高平稳性和精度。

■ 定时、定点、定量自动润滑，润滑充分，可靠，寿命长。

■ 采用PLC电气控制系统，安全可靠。

■ 可选配气垫、光电保护、自动送料、快速换模装置及变速装置。

人机界面（选配）

■ 工作状态清晰显示

■ 故障直接显示

■ 维修文字指示

■ 计数预调预裁

■ 功能拓展强盛支持

■ 上死点停止自动补偿

JH高精冲床配置

■ 标准附属配件

■ 油压式超负荷保护装置

■ 手动式、电动式黄油润滑装置电动式滑块调整装置

■ JH-60 (含）以上

■ 手动式滑块调整装置

■ JH-45 (含）以下

■ 电动式模高显示器

■ JH-60 (含）以上

■ 机械式模高指示器

■ JH-45 (含）以下

■ 滑块及模具平衡装置

■ 旋转凸轮控制器

■ 指针曲轴角度显示

■ 智能行程计数器

■ 防震用橡皮垫或机械脚

■ 滑块上部预料装置

■ 主马达逆转装置

■ 操作说明书

特殊附属配件

■ 气压式模望顶料装置

■ 光电式安全装置

■ 模具照明装置

■ 预载计数器

■ 预调计数器

■ 下死点检知器

■ 脚踏操作开关

■ 举模器、夹模器或移模臂

■ 送料机、料架、平整机

■ 电子曲轴角度显示器

■ 空气源插座

■ 空气吹料装置

■ 变频变速马达

■ 误送检知装置

■ 电源插座

■ 维护工具及工具箱

名称			单位	JH21-25	JH21-45	JH21-63	JH21-80	JH21-110	JH21-125
公称力		-	kN	250	450	630	800	1100	1250
公称力行程		-	mm	3	4	4	4.5	5	5
滑块行程		J	mm	80	100	120	130	140	150
行程次数	固定	-	SPM	100	85	60	60	50	50
行程次数	可调	-	SPM	70-100	50-95	45-75	40-70	30-60	30-60
最大装模高度		D.H	mm	250	270	300	330	350	380
装模高度调节量		G	mm	50	60	70	80	90	90
喉口深度		K	mm	210	225	260	310	360	370
立柱间距离		R	mm	450	530	580	600	630	680
操作高度		Z	mm	750	750	900	900	900	900
工作台板尺寸	左右	E	mm	700	810	850	1000	1100	1200
	前后	F	mm	400	440	500	600	680	700
	厚度	T	mm	80	110	130	140	155	160
	落料孔	D.H	mm	Φ120	Φ150	Φ150	Φ150	Φ160	Φ160
	T形槽间距	C	mm	125	140	150	150	150	150
		C1	mm	0	0	0	0	100	100
		C2	mm	0	0	0	0	0	0
滑块底面尺寸	左右	P	mm	360	410	480	540	630	530
	前后	Q	mm	250	340	400	460	520	520
	模柄孔	d	mm	Φ40x50	Φ40x65	Φ50x65	Φ50x80	Φ50x85	Φ50x85
	T形槽间距	n	mm	0	0	0	210	300	300
	T形槽间距	n1	mm	0	0	0	0	0	0
T形槽尺寸		W	mm	30	40	40	40	40	40
		V	mm	18	22	22	22	22	22
		X	mm	18	22	27	27	27	27
		Y	mm	12	18	18	18	18	18
主电机	功率	-	kW	3	4	5.5	7.5	7.5	11
滑块电机	功率	-	kW	-	-	0.5	0.5	0.5	0.5
外形尺寸	左右	A	mm	857	990	1090	1186	1325	1378
	前后	B	mm	1365	1410	1590	1774	1830	1931
	高度	H	mm	2180	2320	2730	3085	3110	3184
可选配气垫	气垫力	-	kN	30	45	60	60	100	100
可选配气垫	行程	-	mm	80	50	50	50	70	70

名称			单位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
公称力		-	kN	1600	2000	2500	3150	4000
公称力行程		-	mm	6	6	6	8	10
滑块行程		J	mm	160	160	200	250	250
行程次数	固定	-	SPM	50	50	30	30	25
行程次数	可调	-	SPM	30-60	25-50	24-40	25-40	20-25
最大装模高度		D.H	mm	400	450	500	550	550
装模高度调节量		G	mm	110	110	110	120	120
喉口深度		K	mm	380	400	430	430	510
立柱间距离		R	mm	780	820	920	1000	900
操作高度		Z	mm	900	900	1000	1000	1000
工作台板尺寸	左右	E	mm	1300	1400	1400	1500	1800
	前后	F	mm	740	780	840	840	1000
	厚度	T	mm	165	170	175	180	180
	落料孔	D.H	mm	Φ180	Φ200	Φ200	Φ220	Φ250
	T形槽间距	C	mm	150	150	150	150	200
		C1	mm	150	150	150	150	200
		C2	mm	0	0	0	0	0
滑块底面尺寸	左右	P	mm	800	800	880	950	950
	前后	Q	mm	580	590	650	700	700
	模柄孔	d	mm	Φ65x90	Φ65x90	Φ65-100	Φ65x110	Φ65x110
	T形槽间距	n	mm	320	320	300	320	320
	T形槽间距	n1	mm	110	110	150	160	160
T形槽尺寸		W	mm	46	46	46	46	45
		V	mm	28	28	28	28	28
		X	mm	28	28	28	28	28
		Y	mm	20	20	20	20	20
主电机	功率	-	kW	15	18.5	22	30	37
滑块电机	功率	-	kW	0.75	0.75	1.1	1.5	1.5
外形尺寸	左右	A	mm	1513	1540	1622	1920	1800
	前后	B	mm	2123	2177	2700	2700	3220
	高度	H	mm	3300	3380	3865	4350	4600
可选配气垫	气垫力	-	kN	145	145	145	145	145
可选配气垫	行程	-	mm	80	80	80	80	80

×
