X1S 系列伺服驱动压力机80ton~200ton
X1S 系列伺服驱动压力机80ton~200ton
  • 细节
  • 参数
  • 图片

产品特性 :

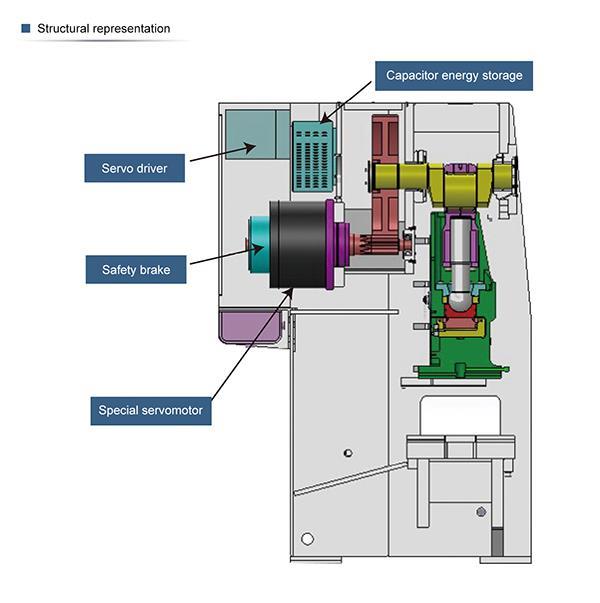

■ 高转矩,低转速伺服电机。

■ 伺服驱动和伺服控制器。

ECO伺服压力机能量管理系统。

■ 手动步进调整模具。

■ 机械安全制动。

■ 液压过载保护。

■ 自动稀油循环油润滑系统。

■ 彩色人机界面数控控制。

■ 滑块运行方式可根据工艺要求灵活编程。

■ 工作区域有安全防护,正面设有光幕,侧面设有护栏。


标准配置 :

■ 液压解除闷车装置

■ 模具高度值精确显示至0.01

■ 滑块电动调节

■ 上死点位置预设功能

■ 强制润滑系统(稀油)

■ 控制面板

T型操作台

■ 伺服驱动

■ 多种冲压工艺控制器

■ 伺服控制器

■ 电源监控

■ 可编程控制器

■ 人机界面

■ 四套备用CAMS

■ 产量计数

■ 三组预设,六位数字显示

99套模具数据存储

■ 机床前方模具照明灯

■ 急停按钮

■ 吹料接口


可选配置 :

■ 模具快速更换系统(举模器、夹模器)

■ 模垫

■ 微动手轮

■ 模具保护,3通道

■ 防霉,7通道

■ 自动气源

■ 设有后安全门

■ 独立按钮站

■ 工作灯

■ 模具安全栓带插头

■ 负载监控和分析软件

■ 防震垫

■ 地脚螺栓

■ 运行模式设置软件

■ 工具插座220V

■ 滑块自动调节

■ 多轴机器人电气接口

■ 预设停止位置选择开关

■ 常压自动打料

* 提供客户定制服务

                                   规 格

Unit

X1S-80

X1S-110

X1S-160

X1S-200

冲压吨位

Ton

80

110

160

200

工作能量

J

4000

4600

7900

13100

 滑块行程

满行程

mm

160

180

200

220

正反转

mm

60/100/130

70/110/150

80/120/160

90/140/180

每分钟行程次数

满行程

SPM

80

70

60

50

正反转

SPM

118/96/82

114/93/76

100/82/68

81/67/57

装模高度

mm

320

350

400

450

滑块调整

mm

80

90

100

110

滑块底平面尺寸

L-R

mm

700

800

900

1000

F-B

mm

460

520

580

650

工作台板尺寸

L-R

mm

900

1000

1150

1250

F-B

mm

600

680

760

840

Thickness

mm

140

155

165

180

上模最大重量

kG

183

218

225

430

主电机(AC伺服)

kW

35

40

50

65

电源供应能量

kVA

16

22

30

32

气压

Mpa

0.5

0.5

0.5

0.5

地脚螺栓位置

mm

1220×1200

1344×1310

1525×1590

1360 ×2020

工作台板高度

mm

900

900

900

1000

侧面开口尺寸

L-R

mm

400

500

560

620

F-B

mm

300

320

380

420

高度

mm

2180

3075

3285

3795

毛重

kG

9000

13000

18000

21000
