产品特性 :
■ 本机适用于金属材料的拉伸、冲裁、弯曲翻边等各种冲压工艺，还适用于校正、压装、粉末制品和磨料制品的压制成型等。

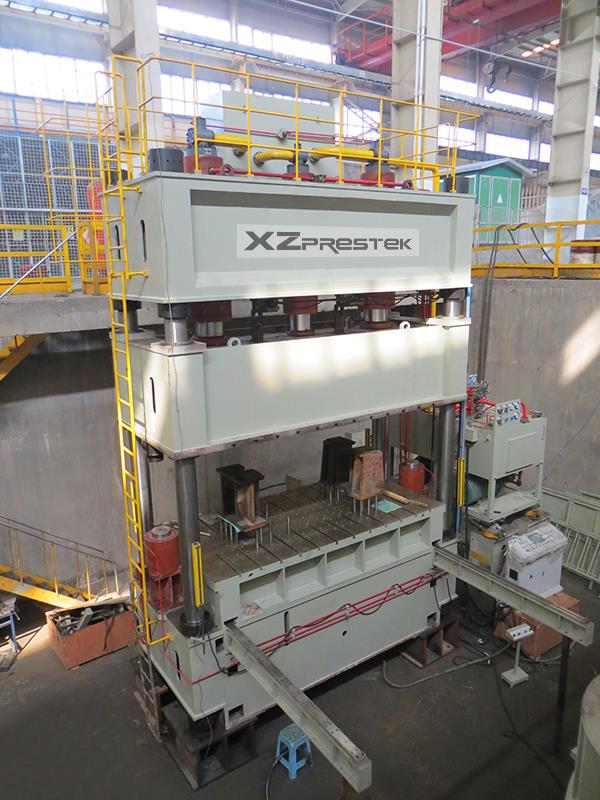

■ 三梁四柱结构，经济实用。液压控制采用插装阀集成系统，减少泄漏点，动作可靠，使用寿命长。
■ 可实现定压和定程两中成形工艺，具备保压延时功能。工作压力、行程可在规定的范围内调节。采用按钮集中控制，具备调整、手动及半自动三种操作方式。
■ 可选附件：移动工作台、冲裁缓冲装置、光电保护装置、行程压力数显装置、触摸工业显示屏、PLC可编程序控制器等。
Y32-63ton--500ton
|
项目 |
单位 |
Y32-63 |
Y32-100 |
Y32-200 |
Y32-315 |
Y32-315A |
Y32-500 |
|
|
公称力 |
千牛 |
630 |
1000 |
2000 |
3150 |
3150 |
5000 |
|
|
顶出力 |
千牛 |
190 |
190 |
280 |
400 |
400 |
1000 |
|
|
回程力 |
千牛 |
190 |
320 |
450 |
600 |
600 |
1000 |
|
|
滑块行程 |
毫米 |
400 |
600 |
710 |
800 |
800 |
900 |
|
|
顶出行程 |
毫米 |
150 |
200 |
200 |
250 |
250 |
350 |
|
|
开口高度 |
毫米 |
600 |
900 |
1120 |
1250 |
1250 |
1500 |
|
|
滑块速度 |
空程 |
毫米/秒 |
26 |
80 |
120 |
100 |
100 |
100 |
|
工作 |
毫米/秒 |
15 |
10 |
10-15 |
6-12 |
6-12 |
5-12 |
|
|
回程 |
毫米/秒 |
75 |
50 |
85 |
65 |
65 |
80 |
|
|
顶出速度 |
上行 |
毫米/秒 |
80 |
80 |
95 |
95 |
95 |
80 |
|
退回 |
毫米/秒 |
160 |
160 |
135 |
135 |
135 |
160 |
|
|
工作台尺寸 |
左右 |
毫米 |
580 |
690 |
1000 |
1260 |
2000 |
1400 |
|
前后 |
毫米 |
490 |
630 |
900 |
1120 |
1400 |
1400 |
|
|
机器外形尺寸 |
左右 |
毫米 |
790 |
960 |
1340 |
1660 |
2020 |
4060 |
|
前后 |
毫米 |
490 |
630 |
940 |
1160 |
1400 |
1800 |
|
|
地面以上 |
毫米 |
2592 |
3280 |
3950 |
4390 |
4680 |
5400 |
|
|
电机功率 |
千瓦 |
7.5 |
7.5 |
22 |
22 |
22 |
37 |
|
Y32- 630ton--2000ton
|
项目 |
单位 |
Y32-630 |
Y32-800 |
Y32-1000 |
Y32-1250 |
Y32-1600 |
Y32-2000 |
|
|
公称力 |
千牛 |
6300 |
8000 |
10000 |
12500 |
16000 |
20000 |
|
|
顶出力 |
千牛 |
1000 |
1000 |
1000 |
1500 |
2000 |
2000 |
|
|
回程力 |
千牛 |
1250 |
1200 |
1300 |
1300 |
2000 |
2600 |
|
|
滑块行程 |
毫米 |
900 |
900 |
900 |
900 |
1000 |
1200 |
|
|
顶出行程 |
毫米 |
350 |
350 |
350 |
350 |
350 |
350 |
|
|
开口高度 |
毫米 |
1500 |
1500 |
1500 |
1500 |
1600 |
2500 |
|
|
滑块速度 |
空程 |
毫米/秒 |
120 |
120 |
120 |
120 |
120 |
120 |
|
工作 |
毫米/秒 |
4-10 |
6-15 |
5-12 |
4-10 |
6-10 |
4-8 |
|
|
回程 |
毫米/秒 |
60 |
110 |
100 |
100 |
150 |
120 |
|
|
顶出速度 |
上行 |
毫米/秒 |
80 |
140 |
140 |
140 |
100 |
100 |
|
退回 |
毫米/秒 |
150 |
150 |
150 |
150 |
200 |
200 |
|
|
工作台尺寸 |
左右 |
毫米 |
1600 |
1500 |
1500 |
1500 |
2000 |
2000 |
|
前后 |
毫米 |
1600 |
1500 |
1500 |
1500 |
1800 |
2000 |
|
|
机器外形尺寸 |
左右 |
毫米 |
5300 |
5500 |
5800 |
6000 |
7800 |
8200 |
|
前后 |
毫米 |
1800 |
2500 |
2500 |
2500 |
3000 |
3000 |
|
|
地面以上 |
毫米 |
6130 |
7100 |
7500 |
7900 |
5925 |
8660 |
|
|
电机功率 |
千瓦 |
45 |
74 |
74 |
74 |
90 |
100 |
|
