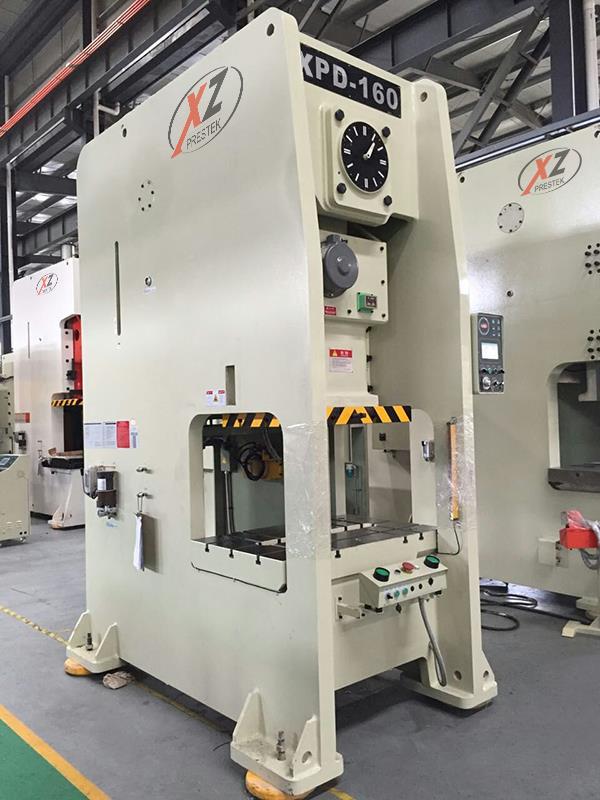

: XPD Полузакрытый высокоточный силовой штамповальный пресс с стальным каркасом серии 80ton~315ton

Детали
параметр
Изображений

Характеристики продукции :

■ Проект высокого жёсткого каркаса, сварен из высококачественной стальной плиты, повышает стабильность и надежность точности целой машины путем технологической обработки с устранением внутреннего напряжения.

■ Приводной центр и целый центр пресса единогласный, обеспечивает точность и стабильность штампа.

■ Для обеспечения относительной стабильности при работе пресса, применяется проект с двумя симметрическими ползунами, и устройством с балансиром.

■ Точность регулировки штампа достигает 0,1мм, безопасности, удобности, надежности.

■ Коленчатый вал, блок шестерён, шатун и прочие части, обладают чрезмерно высоким комплексным свойством и стойкостью после технологической обработки как твердое окисление и шлифование.

■ Применяется высокогибкая и надежная муфта сцепления / тормозное устройство, и международный передовой сдвоенный электромагнитный клапан, устройство защиты от перегрузки с целью обеспечения точности и безопасности вращения ползуна пресса и остановки.

■ Конструктивный проект машины рациональный, удобный для осуществления автоматического производства, снижения себестоимости, повышения эффективности.

■ Машина обладает передовой проектной концепцией, низким шумом, низким расходом, энергоэкономичностью.

Стандартная компановка :

■ Преобразователь частоты

■ Устройство защиты от перегрузки давления масла

■ Электрическое регулирующее устройство ползуна

■ Электрический индикатор высоты штампа

■ Ползун и балансир штамповки

■ Контрольное устройство ошибочной передачи

■ Розетка питания

■ Вращающийся кулачковый выключатель

■ Индикатор угла коленчатого вала

■ Счетчик

■ Соединитель источника воздуха

■ Устройство защиты от второго падения

■ Инструмент по обслуживанию иинструментальный ящик

■ Инструкция по эксплуатации

Отбираемая постановка :

■ Электрическое тавотное смазочное устройство

■ Устройство прокладки газового штампа

■ Счетчик предварительного суждения

■ Счетчик предварительной диагностики

■ Ножной выключатель

■ Устройство быстрой замены штамповки (подъемник штамповки, держатель штамповки или плечо перемещения штамповки)

■ Устройство дробления материалов в верхней части ползуна

■ Виброизолированная ножка

■ Фотоэлектрическое защитное устройство

■ Питатель материалов (воздушный, механический и NC)

■ Полка материалов

■ Машина регулировки уровня

■ Манипулятор

■ Осветительная установка штампа

■ Левый (правый) питатель

■ Система управления PAC100

■ Человеко-компьютерная система управления

XPD-80ton--160ton

Название	Типоразмер	XPD-80		XPD-110		XPD-160
Модель		V	H	V	H	V	H
Тоннаж	Ton	80		110		160
Положение появления импульсной силы	mm	4	2	6	3	6	3
Ход	mm	150	70	180	80	200	90
Макс. рабочая высота закрытия	mm	340	380	360	410	460	510
Число ходов на каждую минуту	s.p.m	35-80	80-120	30-60	60-90	20-50	40-70
Величина регулировки ползуна	mm	80		80		100
Размер верхнего верстака	mm	560x420x70		650x470x80		700x550x90
Размер нижнего верстака	mm	760x550x90		900x600x110		980x880x140
Главный электромотор	kwxp	7.5x4		11x4		15x4
Орган регулировки ползуна	HP	Электрический привод
Давление пользуемого воздуха	kg/cm2	6		6		6
Штамповальный пресс (длина X ширина X высота)	mm	1300x1890x3000		1420x1985x3200		1600x2200x3500
Вес штамповального пресса	Ton	7.8		10.5		17.8
Точность штамповального пресса		Класс I		Класс I		Класс I
Способность прокладки штампа	Ton	3.6		6.3		10
Длина хода прокладки штампа	mm	70		80		80
Эффективная площадь прокладки штампа	mm2	450x310		500x350		650x420

XPD-200ton--315ton

Название	Типоразмер	XPD-200		XPD-260		XPD-315
Модель		V	H	V	H	V	H
Тоннаж	Ton	200		260		315
Положение появления импульсной силы	mm	6	3	7	3.5	7	3.5
Ход	mm	200	100	250	150	280	170
Макс. рабочая высота закрытия	mm	460	510	500	550	550	600
Число ходов на каждую минуту	s.p.m	20-50	50-70	20-40	40-50	20-35	30-50
Величина регулировки ползуна	mm	110		120		120
Размер верхнего верстака	mm	850x630x90		950x700x100		1000x750x110
Размер нижнего верстака	mm	1140x820x160		1500x840x180		1600x900x200
Главный электромотор	kwxp	18x4		22x4		30x4
Орган регулировки ползуна	HP	Электрический привод
Давление пользуемого воздуха	kg/cm2	6		6		6
Штамповальный пресс (длина X ширина X высота)	mm	1750x2500x3900		2080x2895x4470		2100x2925x4550
Вес штамповального пресса	Ton	25.3		37		42
Точность штамповального пресса		Класс I		Класс I		Класс I
Способность прокладки штампа	Ton	14		14		14
Длина хода прокладки штампа	mm	100		100		100
Эффективная площадь прокладки штампа	mm2	710x480		810x480		810x480

×
