Casa > Produtos > C Frame Power Imprensa

Produtos

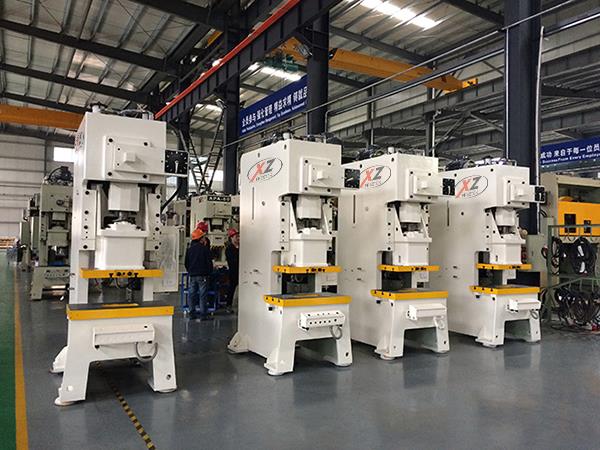

XPA Series High Precision Power Imprensa 15ton~315ton
XPA Series High Precision Power Imprensa 15ton~315ton
  • Detalhes
  • Parâmetro
  • Imagens

Características de produto :

■ Com um projeto de alta dureza, a máquina é em placas de aço soldadas de boa qualidade, após tratamento de alívio de tensões internos, a estabilidade e confiabilidade da máquina são reforçadas.

■ O centro de condução é de conformidade com o centro da máquina, garantindo a perfuração precisa e estável.

■ A fim de garantira a estabilidade relativa da máquina quando da operação, é equipada com dois equilibradores e dispositivo de equilíbrio.

■ A precisão de ajuste de moldagem é alta até 0,1mm, permitindo uma operação segura, rápida e fiável.

■ Após tratamentos de oxidação dura e moagem, os componentes como cambotas, engrenagens e bielas possuem alto desempenho e alta resistência.

■ Adota-se embreagem/freio altamente sensível e confiável e válvula solenoide de dupla bobina bem avançada para garantir a precisão e segurança quando da operação.

■ O projeto estrutural é razoável, facilitando a realização de produção automático, redução de custos e aumento de eficiência.

■ Possui conceitos de projeto avançados, com baixo ruído, baixo consumo e poupança de energia.



Configuração Padrão :

Inversor de frequência

Dispositivo protetor de sobrecarga tipo hidráulico

Ajustador de slide manual (60Toneladas e abaixo)

Ajustador de slide elétrico (80Toneladas e acima)

Indicador de altura de molde tipo mecânico (60 Toneladas e abaixo)

Indicador de altura de molde tipo elétrico (60 Toneladas e acima)

Dispositivo de equilíbrio de slide e molde

Interruptor de cames rotativo

Dispositivo de detecção de encravamento

Tomada de fonte elétrica

Indicador de ângulo de cambota

Contador

Tomada de ar

Dispositivo protetor de segunda queda

Ejetor de ar

Ferramentas de manutenção e caixa de ferramentas

Manual de Operação



Configuração Opcional :

Embreagem tipo úmida

Sistema de lubrificação com graxa tipo elétrico

Dispositivo de almofada de cunho pneumática

Interruptor de pé

Dispositivo de troca rápida de moldes (levantador de moldes, apertador de moldes e braço de movimentar moldes)

Dispositivo de knockout acima de slides

Pé anti-vibração

Dispositivo de proteção fotoelétrica

Alimentador

Uncoiler

Nivelador

Mão mecânica

Dispositivo de iluminação de molde

Tela de toque (predefinição, pré-corte, contagem total)

Sistema de controle PAC 100

Sistema de controle homem-máquina



XPA-15ton--35ton

Nombre

Especificaciones

XPA-15

XPA-25A

XPA-25

XPA-35

Modelo



V

V

V

H

V

H

Capacidad

Ton

15

25

25

35

Punto de aparición de prensado

mm

1

3.2

3.2

1.6

3.2

1.6

Velocidad variable de carrera per minuto

s.p.m

120-180

60-140

60-140

130-200

40-120

110-180

Velocidad estable de carrera

s.p.m

130

110

110

85

Carrera

mm

60

80

60

30

70

40

Altura máxima de operación de cierre

mm

200

195

200

215

220

235

Ajuste de deslizador

mm

50

50

50

55

Dimensión de plataforma de operación superior

mm

300x230x50

300x230x50

300x230x50

360x250x50

Dimensión de plataforma de operación inferior

mm

680x300x70

680x300x65

680x300x70

800x400x70

Agujero de espiga de troquel

mm

38.1

38.1

38.1

38.1

Motor principal

kw.p

2.2x6

3.7x4

3.7x4

3.7x4

Dispositivo de ajuste de deslizador

HP

Operación manual

Presión de aire suministrada

kg/cm2

6

6

6

6

Precisión de prensas



GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

Dimensión de prensas (Longitud X Ancho X Altura)

mm

1236x830x1920

1280x850x2200

1280x850x2200

1380x900x2400

Peso de prensas

Tons

1.8

2.1

2.1

3

Capacidad de amortiguador de troquel

Ton

-

-

-

2.3

Carrera de amortiguador de troquel

mm

-

-

-

50

Área efectiva de amortiguador de troquel

mm2

-

-

-

300x230

XPA-45ton--110ton

Nombre

Especificaciones

XPA-45

XPA-60

XPA-80

XPA-110

Modelo



V

H

V

H

V

H

V

H

Capacidad

Ton

45

60

80

110

Punto de aparición de prensado

mm

3.2

1.6

4

2

4

2

6

3

Velocidad variable de carrera per minuto

s.p.m

40-100

100-150

35-90

80-120

35-80

80-120

30-60

60-90

Velocidad estable de carrera

s.p.m

75

65

65

50

Carrera

mm

80

50

120

60

150

70

180

80

Altura máxima de operación de cierre

mm

250

265

310

340

340

380

360

410

Ajuste de deslizador

mm

60

75

80

80

Dimensión de plataforma de operación superior

mm

400x300x60

500x360x70

560x420x70

650x470x80

Dimensión de plataforma de operación inferior

mm

850x440x80

900x500x80

1000x550x90

1150x600x110

Agujero de espiga de troquel

mm

38.1

50

50

50

Motor principal

kw.p

5.5x4

5.5x4

7.5x4

11x4

Dispositivo de ajuste de deslizador

HP

Operación manual

Operación eléctrica

Presión de aire suministrada

kg/cm2

6

6

6

6

Precisión de prensas



GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

Dimensión de prensas (Longitud X Ancho X Altura)

mm

1575x950x2500

1595x1000x2800

1800x1180x2980

1900x1300x3200

Peso de prensas

Tons

3.8

5.6

6.5

9.6

Capacidad de amortiguador de troquel

Ton

2.3

3.6

3.6

6.3

Carrera de amortiguador de troquel

mm

50

70

70

80

Área efectiva de amortiguador de troquel

mm2

300x230

350x300

450x310

500x350

XPA-160ton--315ton

Nombre

Especificaciones

XPA-160

XPA-200

XPA-260

XPA-315

Modelo



V

H

V

H

V

H

V

H

Capacidad

Ton

160

200

260

315

Punto de aparición de prensado

mm

6

3

6

3

6

3

7

3.5

Velocidad variable de carrera per minuto

s.p.m

20-50

40-70

20-50

50-70

20-50

50-70

20-35

35-50

Velocidad estable de carrera

s.p.m

35

35

30

30

Carrera

mm

200

90

200

100

200

100

250

150

Altura máxima de operación de cierre

mm

400

450

460

510

460

550

500

550

Ajuste de deslizador

mm

100

110

120

120

Dimensión de plataforma de operación superior

mm

700x550x90

850x550x90

850x630x90

950x700x100

Dimensión de plataforma de operación inferior

mm

1250x800x140

1350x820x140

1400x820x160

1600x900x200

Agujero de espiga de troquel

mm

65

65

65

65

Motor principal

kw.p

15x4

18x4

22x4

30x4

Dispositivo de ajuste de deslizador

HP

Operación eléctrica

Presión de aire suministrada

kg/cm2

6

6

6

6

Precisión de prensas



GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

GB(JIS) Classe I

Dimensión de prensas (Longitud X Ancho X Altura)

mm

2420x1390x3465

2420x1490x3612

2735x1780x4070

2845x1950x4500

Peso de prensas

Tons

14

16

22

33

Capacidad de amortiguador de troquel

Ton

10

10

14

14

Carrera de amortiguador de troquel

mm

80

80

100

100

Área efectiva de amortiguador de troquel

mm2

650x420

650x420

710x480

810x480
